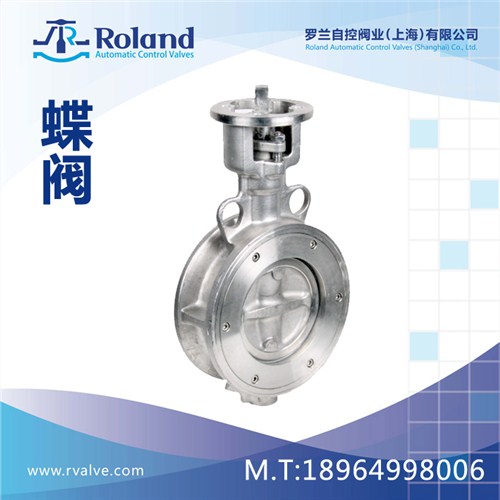

偏心對夾蝶閥 概述

對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被常用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

偏心對夾蝶閥 特點

1、對夾式硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、對夾式硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

偏心對夾蝶閥 采用標準

設計標準：GB/T12238-1989

法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992；JB/T9092-1999

偏心對夾蝶閥 主要技術參數

公稱通徑DN（mm）50～1200公稱壓力PN（MPa）0.61.01.62.54.0試驗壓力強度試驗0.91.52.43.756.0密封試驗0.661.11.762.754.4氣密封試驗0.60.60.60.60.6適用介質水、蒸氣、油品、酸類腐蝕性等。驅動方式手動、蝸輪傳動、氣動、電動適用溫度碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

偏心對夾蝶閥 主要零件材質

零件名稱材料閥體鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼蝶板鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼密封圈不銹鋼、聚內脂、抗磨材料閥桿2Cr13、1Cr13不銹鋼、鉻鉬鋼填料柔性石墨

偏心對夾蝶閥 偏心特點及原理

1、偏離管道中心2、偏離密封面中心3、傾斜的錐形當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

對夾式硬密封蝶閥 外型尺寸及重量

對夾式硬密封蝶閥連接尺寸(PN0.6MPa～PN1.0MPa)

公稱通徑結構長度

標準值外形尺寸（參考值)連接尺寸(標準值)重量

(kg)HH1A1B1PN0.6MPaPN1.0MPa毫米英寸LD1Z-dD1Z-d502431123501802001104-141254-18116521/2461153701802001304-141454-1812803491203801802001504-181608-18141004561384201802001704-181808-18161255641644601802002008-182108-18261506701755552702802258-182408-22282008712086052702802808-182958-2244250107624368027028033512-1835012-2268300128328380038042039512-2240012-2285350149231083538042044512-2246016-221214001610234091545047049516-2251516-221404501811438096048049055016-2256520-2619050020127410102048049060020-2262020-2626060024154470122548049070520-2672520-3038070028165550135564066081024-2684024-3045080032190640147064066092024-3095024-33650900362037101545750860102024-30105028-338301000402167701795850900112028-30116028-3610501200482548901965850900134032-33138032-391400

對夾式硬密封蝶閥連接尺寸(PN1.6MPa～PN2.5MPa)

公稱通徑結構長度

標準值外形尺寸（參考值）連接尺寸(標準值)重量

(kg)HH1A1B1PN1.6MPaPN2.5MPa毫米英寸LD1Z-dD1Z-d502431123501802001254-141254-18116521/2461153701802001454-141458-1812803491203801802001608-181608-18151004561384201802001808-181908-22171255641644601802002108-182208-26271506701755552702802408-222508-262920087120860527028029512-2231012-2645250107624368027028035512-2637012-3069300128328382538042041012-2643016-3086350149231090038042047016-2649016-331224001610234098045047052516-3055016-3614145018114380103048049058520-3060020-3619150020127410110548049065020-3366020-3626060024154470131048049077020-3677020-3938070028165550143564066084024-3687524-4245080032190640160564066095024-3999024-48650900362037101745750860105028-39109028-488301000402167701885850900117028-42121028-5610501200482548902105850900139032-48142032-561400用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。

對夾式硬密封蝶閥連接尺寸(PN4.0MPa)

公稱通徑結構長度

標準值外形尺寸（參考值）連接尺寸

標準值HH1A1B1PN40MPa毫米英寸LD1Z-d502431123501802001254-146521/2461153702702801458-18803491203802702801608-181004561384202702801908-221255641644603804202208-261506701755553804202508-2620087120860545047032012-30250107624368045047038512-33300128328382545047045016-33350149231090048049051016-364001610234098048049058516-3945018114380103064066061020-3950020127410110564066067020-42專業生產銷售閥門，實用更放心。
