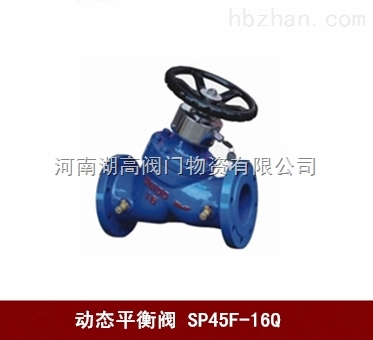

動態平衡閥SP45F

產品概述

動態平衡閥SP45F用于需要進行流量控制的水系統中，尤其適用于供熱、空調等非腐蝕性液體介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。特點1.能使系統流量自動平衡在要求的設定值； 2.能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均"，提高供熱，空調的室溫合格率； 3.能有效地克服“大流量，小溫差"的不良運行方式，提高系統能效，實現經濟運行。適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等，多用于需要進行流量控制的水系統中，尤其適用于供熱、空調等非腐蝕性液體介質的流量控制。

動態平衡閥結構及參數圖

動態 平衡閥由自動調節閥瓣和手動調節閥瓣兩部分組成。系統流體的工作壓力為P1，手動調節閥瓣的前后壓力分別為P2、P3。當手動調節閥瓣調到某一位置時，即人為確定了“設定流量"，以及相對應的固定(P2-P3)值。當系統流量增大時，(P2-P3)的實際值超過了允許的給定值，此時自動調節閥瓣自動關小，直至流量重新維持到設定流量，反之亦然。

產品性能及特點

1、一般在管網大的分支點，熱入口，室內立管皆應設計、安裝動態 平衡閥，以提高系統調節性能。

2、選用時可參考（主要外型尺寸及性能參數表）和（自力式平衡閥選型圖），設計流量應選在圖中的涂黑部份。

3、可安裝在供水管上，也可安裝在回水管上。當系統流體工作壓力超過散熱器允許工作壓力時，為安全起見，動態平衡閥宜安裝在供水

水管上。

4、最高使用溫度120℃，公稱壓力1.6MPa。

5、適用壓差范圍：20～300Kpa。當系統流體工作壓差超過300Kpa 時，為防止產生噪音，應采取措施將富余的壓差消耗掉。

6、不具備關斷功能，根據需要應另設關斷閥門。

7、選用DN15～DN25 口徑的動態平衡閥，須注明連接方式。

8、能使系統流量自動平衡在要求的設定值；

9、能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均"，提高供熱，空調的室溫合格率；

10、能有效地克服“大流量，小溫差"的不良運行方式，提高系統能效，實現經濟運行。

11、具有優良的電動調節功能：

電動調節功能是指閥門能根據目標區域溫度控制信號的變化自動的調節閥門的開度，從而改變水流量，最終使目標區域的實際溫度與設定溫度一致。動態平衡電動調節閥由于獨特的閥體結構，在實際的使用工程中閥權度基本為1，因此其實際的流量特性曲線與理想的流量特性曲線一致，沒有偏離，因此具有優良的電動調節功能。

12、具有動態平衡功能：

動態平衡功能是指根據末端設備負荷變化要求電動調節閥膽調至某一開度時，不論系統壓力如何變化，閥門都能夠動態地平衡系統的阻力，使其流量不受系統壓力波動的影響而保持恒定。假定處于夏季工況，區域一已調至平衡狀態，即目標區域的溫度T1已穩定在25℃，這時動態平衡電動閥的開度維持在某一位置保持不變以輸出一個恒定的流量。

13、用于需要進行流量控制的水系統中，尤其適用于供熱、空調等非腐蝕性液體介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。

14、動態平衡閥SP45F是一種特殊功能的閥門，它具有良好的流量特性，有閥門開啟度指示，開度鎖定裝置及用于流量測定的測壓小閥。利用專用智能儀表，輸入閥門型號和開度值，根據測得的壓差信號就可直接顯示出流經該平衡閥的流量值，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試，就可使各用戶的流量達到設定值。
