Q41F不銹鋼美標球閥廠家價格
不銹鋼美標球閥 美標球閥 不銹鋼球閥
品牌
湖高型號
Q41F瀏覽次數
147 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:Q41F不銹鋼美標球閥廠家價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

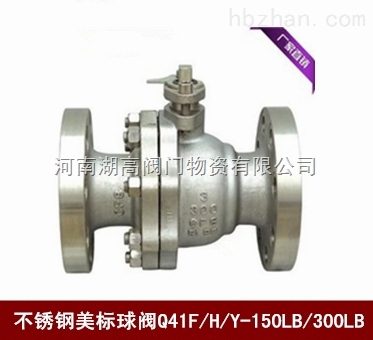

Q41F不銹鋼美標球閥
產品概述
Q41F不銹鋼美標球閥是一種流道入口寬于流道通徑,流道實際通徑比該規格小一個規格，屬 于浮動球閥，它的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。美標縮徑浮動球閥結構簡單，密封性 好，球體承受工作介質的載荷全部傳給出口密封圈，客戶選擇時要考慮密封圈材料能否經受得住球體介質的工作載荷，它的這種結構廣泛適用于中低壓球閥。
Q41F不銹鋼美標球閥結構圖
Q41F不銹鋼美標縮徑浮動球閥密封形式多樣，根據不同工況可選用軟密封、硬密封、防火閥座等結構，該閥6〞以下為浮球形式，8〞以上為固定球形式，新然閥門廠生產的美標縮徑浮動球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
Q41F不銹鋼美標縮徑浮動球閥主要零部件材料表
序號
零件名稱
材料名稱
Q41F-P
Q41F-PL
Q41F-R
Q41F-RL
1
閥體左體
A315-CF8
A35-CF3
A351-CF8M
A351-CF3M
2
球體
B2-B8
A182-F304L
A182-F304L
A132-F316
A182-F316L
B8以上
A351-CF8M
A351-CF3
A351-CF8M
A351-CF3M
3
閥桿
A182-F304
A182-F304L
A182-F316
A182-F316L
4
閥座
PTFE/增強PTFE/NYLIN/柔性石墨
5
閥座支承圈
A182-F304
A182-F304L
A182-F316
A182-F316L
6
彈簧
3yc-7/17-49H
7
O形圈
氟橡膠
8
螺柱
A193-B8
9
螺母
A194-8
Q41F不銹鋼美標縮徑浮動球閥主要性能規范表
試驗壓力(Mpa)
壓力級(Class)
150Lb
300Lb
400Lb
600Lb
900Lb
1500Lb
強度試驗
3.1
7.8
10.2
15.3
23.1
38.4
密封試驗
2.2
5.6
7.5
11.2
16.8
28.1
氣密試驗
0.5-0.7
Q41F不銹鋼美標縮徑浮動球閥主要外形尺寸表
公稱壓力
PN(MPa)
公稱通徑
NPS(in)
尺寸(mm)
L
W
H
DN
D2
D1
D
b
f
1.6-2.0
Class150
3/4×1/2〞
117
180
84
20
43
70
98.5
10.5
1.6
1×3/4〞
127
180
87
25
51
79.2
108
11.2
1.6
11/2×11/4〞
165
220
102
38
73
98.6
127
14.2
1.6
2×11/2〞
178
242
137
50
92
120.7
152
15.9
1.6
3×21/2〞
203
242
167
64
127
152.4
190.5
19.1
1.6
4×3〞
229
350
205
76
157
190.5
229
23.9
1.6
6×4〞
267
460
220
102
216
241.3
279
25.4
1.6
8×6〞
292
550
313
152
270
298.5
342.5
28.5
1.6
2.5-5.0
Class300
3/4×1/2〞
152
180
84
20
43
83
117
15.9
1.6
1×3/4〞
165
180
87
25
51
89
124
17.5
1.6
11/2×11/4〞
191
220
102
38
73
114
155
20.7
1.6
2×11/2〞
216
242
137
50
92
127
165
22.3
1.6
3×21/2〞
283
242
167
64
127
168
201
28.6
1.6
4×3〞
305
350
205
76
157
200
254
31.8
1.6
6×4〞
403
460
220
102
216
270
317.5
36.6
1.6
8×6〞
歡迎選購河南湖高閥門物資有限公司【不銹鋼美標縮徑球閥Q41F/H/Y-150LB/300LB/600LB】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
