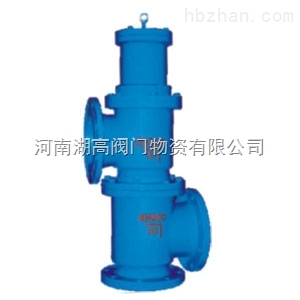

雙作用排泥閥J145X

產品概述

J145X-10系列電磁液動立式三通閥，雙作用閥主要安裝于過濾池過清水和反沖洗排污閥，也可用于控制過濾池的進水和排水結構及特點     J145X-10系列電磁液動立式三通閥，雙作用閥主要由閥體、閥板、閥桿以及電磁換向閥組成。該閥具有操作簡單、啟閉靈活、密封可靠、無噪音等特點， 是實現自動控制、集中控制和遠程控制的理想設備。

雙作用排泥閥J145X結構圖

優點

      1． 閥門啟閉速度快，排泥效果好。

2． 利用自來水壓力源、液動啟閉閥門，投資少，降低設備投資費。

3． 編程PLC控制程序，可實現遠控、自控、集中控制管理，減輕工人勞動強度。

4. 無噪音，閥門簡便，省安裝費、省維修費。

5、 可實行信號反饋，在中控室便可了解閥門的開啟狀況。

安裝注意事項

排泥閥的安裝應考慮有排除管內沉積物及檢修時放空污物的場所，排泥閥應安裝在原管線的最低點，并選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，排泥閥安裝完畢后應及時關閉。

因排泥閥的支管可能在主管的左側排放也可能在主管的右側排放，所以，在為用戶簽定加工排泥閥的合同時，要特別注意排放方向，即主管道承口的朝向。

      排泥閥用于水處理工廠做為排放水池內的污泥及廢水。此閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。

J145X-10系列電磁液動式三通閥、雙作用閥結構及特點：

準確快速的控制反應。
關閉速度可調．閥門平穩關閉而不會產生壓力波動。
采用三向電磁閥，維護簡單。

本閥主要是由閥體、閥板、閥桿以及驅動裝置和電磁換向閥組成。該閥具有操作簡單省力、啟閉靈活、運行平穩、密封可靠、無噪音等特點，是實現自動控制集中控制和遠程控制的理想設備

  J145X-10系列電磁液動式三通閥、雙作用閥主要技術參數

J145X-10系列電磁液動式三通閥、雙作用閥主要連接尺寸

本系列閥門的連接形式均為法蘭連接，法蘭盤按公稱壓力PN1.0MPa制造法蘭連接尺寸符合GB/T17241.3-1988標準規定。根據需要，可提供信號反饋裝置。

 主要零部件材料

排泥閥安裝在自來水公司或其它各類水池旁、水池中，以便隨時排除池內泥沙。該閥主要分為活塞式和膜片式兩種。活塞式具有使用壽命長，開閥速度快，開閥行程大等特點，膜片式具有對泥沙不敏感等特點，所以說各有所長。本產品由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密封性能好，無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。
