商品介紹

品牌:湖高

商品名稱:Z273X電液動漿液閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

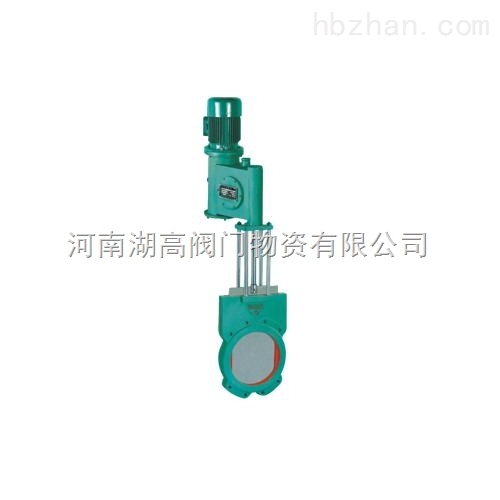

Z273X電液動漿液閥

產品概述

Z273X電液動漿液閥是在吸收和消化國內外先進閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。適用于糖漿、紙漿、泥漿、污水、煤漿等介質管路上，作啟閉調節和節流使用，適用于水平安裝，亦可傾斜安裝。

電液動漿液閥結構形式及特征

　１、電液動漿液閥閥體結構形式及密封方式

　　我公司新研制的漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U"型和“T"型復合結構。整體式閥體密封采用“O"型復合密封圈結構，克服了原對夾式漿液閥采用“U"型密封墊受力后易移位和變形，介質外泄等缺點。閘板采用刀形結構，解決了灰漿沉淀密封槽內，閥門關閉不嚴，外泄漏等問題。

?。病?span style="color: #000000;">電液動漿液閥驅動裝置

　　手動裝置：操作簡單，適用于力矩較小閥門。

　　電液動裝置：適用于力矩較大，力和速度可調，可任意任置鎖定的閥門裝置。

電液動漿液閥適用介質：

　　采礦、鋼鐵工業——用于煤漿、濾碴漿等。

　　凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。

　　造紙工業——用于任何濃度紙漿、料水混合物。

　　制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。

　　食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。

　　電站除灰——用于灰渣漿。

電液動漿液閥產品型號編制規則

電液動漿液閥技術參數

型號	Z□73□-6 　　Z□73□-10　　 Z□73□-16
介質公稱壓力	0.6MPa　　　　1.0MPa 　　　　1.6MPa
介質工作溫度	－20～28℃
材料	閥體：灰鑄鐵、球墨鑄鐵；閘板及閥桿；不銹鋼

Z273X電液動漿液閥外型及連接尺寸

公稱通徑 DN（mm）	尺寸（mm）
公稱通徑 DN（mm）	L	D1	D	H1	H2	b	D0	Z1-Md1	Z2-φd２
PN0.6 　　　Z73X-6型
50	48	110	103	283	335	21	200	2-M12	2-φ14
65	48	130	130	313	385	21	200	2-M12	2-φ14
80	48	150	135	343	428	21	200	2-M16	2-φ18
100	50	170	165	400	510	22	240	2-M16	2-φ18
125	54	200	180	451	580	24	240	2-M16	2-φ18
150	62	2258	207	500	655	26	330	2-M16	2-φ18
200	68	280	274	639	844	28	330	2-M16	2-φ18
250	75	335	328	787	1042	32	400	4-M16	4-φ18
300	88	395	378	889	1192	36	500	4-M16	4-φ23
350	93	445	440	982	1337	40	500	6-M20	4-φ23
400	105	495	490	1074	1484	45	600	6-M20	4-φ23
450	115	550	541	1166	1625	50	700	8-M20	6-φ23
500	130	600	594	1258	1768	55	700	8-M20	6-φ23
PN1.0(10) 　　　Z73X-10型
50	48	125	103	283	335	21	200	2-M12	2-φ14
65	48	145	130	313	385	21	200	2-M12	2-φ14
80	48	160	135	343	428	21	240	2-M16	2-φ18
100	50	180	160	400	510	22	240	2-M16	2-φ18
125	54	210	180	451	580	24	330	2-M16	2-φ18
150	62	240	207	500	655	26	330	2-M20	2-φ23
200	68	295	274	639	844	28	400	2-M20	2-φ23
250	75	350	328	787	1042	32	500	4-M20	4-φ23
300	88	400	378	889	1192	36	500	4-M20	4-φ23
350	93	460	440	982	1337	40	600	6-M20	4-φ23
400	105	515	490	1074	1484	45	700	6-M24	4-φ27
450	115	565	541	1166	1625	50	700	8-M24	6-φ27
500	130	620	594	1258	1768	55	700	8M24	6-φ27
PN1.6(16) 　　　Z73X-16型
50	48	125	103	283	335	21	200	2-M16	2-φ18
65	48	145	130	313	385	21	200	2-M16	2-φ18
80	48	160	135	343	428	21	200	2-M16	2-φ18
100	50	180	160	400	510	22	240	2-M16	2-φ18
125	54	210	180	451	580	24	240	2-M16	2-φ18
150	62	240	207	500	655	26	330	2-M20	2-φ23
200	68	295	274	639	844	28	330	2-M24	2-φ27
