ZSPQ、ZSPC氣動活塞式快速切斷閥
http://www.hsfamen.com/qieduanfa/2015/1228/807.html

	產品名稱：	氣動活塞式快速切斷閥
	產品型號：	ZSPQ、ZSPC
	產品口徑：	DN15-DN200
	產品壓力：	1.6MPa-6.4MPa
	產品材質：	鑄鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、氣動活塞式快速切斷閥概述：
ZSPQ、ZSPC氣動活塞式快速切斷閥，由氣動活塞執行機構和切斷閥組成。按閥芯密封面材料可分硬密封和軟密封：按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆料狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。

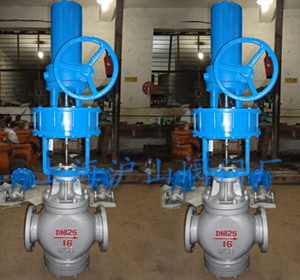

二、氣動活塞式快速切斷閥產品實拍：

三、氣動活塞式快速切斷閥技術參數：
1、閥體

型式	直通鑄造球型閥、三通鑄造球型閥
公稱通徑	15、20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力	PN1.6、4.0、6.4MPa
法蘭連接	JB/T79.1-94、79.2-94等
材料	鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋	標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃
壓蓋型式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

2、閥內組件

閥芯型式	單座柱塞型閥芯（單座）、壓力平衡式閥芯（套筒）、V型缺口閥芯（三通）
流量特性	快開
材料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等

3、執行機構

型號	活塞式執行機構
供氣壓力	3～5bar
環境溫度	-30～+70℃

4、閥作用型式

單作用執行機構	氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構	氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

5、附件：電磁閥、空氣過濾減壓器、保位閥、行程開關等。
6、額定流量系數 Kv 、額定行程、泄露量、允許壓差

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200
流量系數	單座、三通	5	8	12	17	29	43	70	110	165	275	440	600
流量系數	套筒			12	17	29	43	70	110	165	275	440	600
額定行程L(mm)		8				12		20		25	40
泄露量l/h	硬密封	單座：0.01%×閥額定容量；套筒：0.5%×閥額定容量
泄露量l/h	軟密封	VI級
允許壓差 (Mpa)	單座、三通	6.4	5.09	2.91	1.85	2.18	1.33	1.52	0.99	0.62	0.6	0.69	0.39
允許壓差 (Mpa)	套筒	6.4

注：對于波紋管密封調節閥，最大允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa 。
四、氣動活塞式快速切斷閥外形尺寸：

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	130	150	160	180	200	230	290	310	350	400	480	600
L	PN64	210	230	230	260	260	300	340	380	430	500	550	650
A		210									270		320
H1		115	115	125	130	145	158	170	230	240	260	315	360
H		440	440	440	455	480	490	550	580	605	735	770	830
