商品介紹

品牌:滬山

商品名稱:ZCT電磁閥

商品編號:

分類:壓縮機配件及輔助設備電磁閥

：

ZCT電磁閥

http://www.hsfamen.com/diancifa/2015/1202/485.html

	產品名稱：	ZCT電磁閥
	產品型號：	ZCT
	產品口徑：	DN3-DN50
	產品壓力：	1.0
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、ZCT電磁閥簡介：
ZCT電磁閥是自動控制系統中常見的管路開關元件，被廣泛應用于石油、化工、冶金、紡織、食品、造船、醫療、環保及其他各工業部門的管路裝置中，完成系統中氣體、蒸汽、液體、油類（≤4°E）等介質的自動控制，實現節能和程序控制的自動化。
二、ZCT電磁閥工作原理：
ZCT電磁閥是利用電磁力直接工作的直動式閥門。ZCT電磁閥是利用電磁力與介質壓力差工作的先導式閥門。常閉電磁閥工作原理，在未接受到電信號時，電磁閥呈關閉狀態。當電磁線圈通電后產生磁場，在電磁力的作用下，動鐵芯與定鐵芯吸合，副閥口開啟（直動式則直接開啟主閥口）此時主鐵芯上腔的壓力通過副閥口卸荷，由于壓力差的作用，使主閥芯向上運動，達到主閥口開啟的目的，使介質流通。當電磁閥斷電后磁場消失、動鐵芯在彈簧力的作用下復位，將副閥口關閉（直動式則直接關閉主閥口），此時介質從平衡孔進入主閥芯上腔，使上腔壓力升高，在壓力差的作用下，使主閥芯復位將主閥口關閉，介質斷流。常開電磁閥，在斷電常位時，由彈簧作用，副閥口打開，主閥流通。當電信號進入線圈時，活動鐵芯受電磁力作用吸下，副閥口封閉，工作介質經平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥打開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。
三、ZCT電磁閥特點：
1、閥芯利用流體潤滑作用，減少磨損。
2、主閥芯采用特種材料，耐磨損。
3、ZCT電磁閥不受蒸汽冷凝水影響。
4、直動式結構。

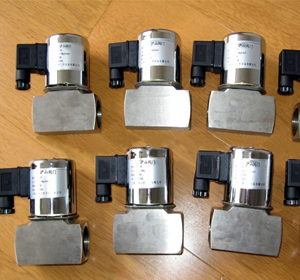

四、ZCT電磁閥產品實拍：

五、ZCT電磁閥技術參數：

工作介質	蒸汽、空氣、水、油（黏度≤4 E）
介質溫度℃	≤155
公稱壓力（Mpa）	1.0
工作壓差（Mpa）	0~1.0							0.01~1.0
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JBT/7352-94規定
額定流量系數（KV）
泄漏量（ml/min）	按JB/T7352-94·F規定
公稱通徑（mm）	3	4	5	6	8	10	15	20	25
功耗	36VA

六、ZCT電磁閥外形尺寸：

型號	通徑mm	連接方式	工作壓力	介質溫度	電壓（V）	介質	外形尺寸
型號	通徑mm	連接方式	工作壓力	介質溫度	電壓（V）	介質	L mm	Hmm
ZCT-3	3	G 1/8"	0~0.6MPa	≤200℃	AC380 AC220 AC36 DC24 DC12	液體、氣體、蒸汽、油(<20CST)	40	60
ZCT-6	6	G 1/2"	0~0.6MPa				60	90
ZCT-10	10	G 1/2"	0.01~1.0MPa				70	110
ZCT-15	15	G 3/4					80	105
ZCT-25	25	G 1"					77	110
ZCT-32	25
ZCT-40	25
ZCT-50	30
法蘭系列：ZCT-25F、ZCT-32F、ZCT-40F、ZCT-50F。其他通徑、尺寸可定制。
