商品介紹

品牌:

商品名稱:ZCG高溫蒸汽電磁閥

商品編號:

分類:壓縮機配件及輔助設備電磁閥

：

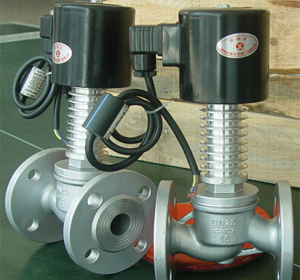

ZCG高溫蒸汽電磁閥

http://www.hsfamen.com/diancifa/2015/1027/31.html

	產品名稱：	高溫蒸汽電磁閥
	產品型號：	ZCG
	產品口徑：	DN15-DN100
	產品壓力：	0.05Mpa-1.6Mpa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、ZCG高溫蒸汽電磁閥產品特點：
1、耐高溫：密封材料采用耐高溫材料，線圈部分采用耐高溫電工材料，外圍增設散熱機構。
2、耐腐蝕：主要部件閥塞、閥體等采用不銹鋼和銅合金制成，防腐性能好。耐磨損：選材合理，閥塞與閥間巧妙地利用流體潤滑作用，減少磨損。
二、ZCG高溫蒸汽電磁閥用途：
ZCG、ZCZG高溫電磁閥用于各種中溫、高溫、常壓、高壓場合,適用于中高溫熱水、高溫蒸汽、飽和蒸汽、過熱蒸汽及導熱油等管路的自動控制；廣泛應用于窯爐設備、干燥設備、石油化工、生物制藥、暖通空調、電鍍涂裝、橡塑機械、食品飲料、造紙、印染及電力礦業等行業，是自動化控制工程、項目改造及設備配套的首選產品。
三、ZCG高溫蒸汽電磁閥結構原理：
高溫電磁閥系管道連通型，先導式電磁閥，全閥由引導主閥啟閉的電磁先導閥與控制介質通斷的主閥兩大部分組成，導閥與主閥腔間有孔道相連通。當電磁先導閥通電后，先導閥動作，形成主閥內主管腔間壓差變化，并利用該壓差使主閥開啟，介質流通（此時主腔壓力大背腔壓力）當電磁先導閥斷電后，先導閥關閉，在主彈簧力作用下，主閥塞復位（此時背腔壓力大于主腔壓力），大閥關閉，介質不再流通。
四、ZCG高溫蒸汽電磁閥主要技術參數：

公稱通徑	20	25	32	40	50	65
公稱壓力（Mpa）	1.6
工作壓差（Mpa）	0.04~1.6
工作介質	蒸汽、油（高溫氣體、液體）
介質溫度（℃）	-40~350
環境溫度（℃）	-40~60
環境溫度（℃）	95±3%
額定電壓（V）	Ac220
功率（VA）	45
絕緣等級	H級
工作頻率	連續
額定流量系數（KV）	5.4	9	15	18	28	40
泄露量（ml/min）	1.5		3.0	30	45	60

五、ZCG高溫蒸汽電磁閥結構圖：

六、ZCG高溫蒸汽電磁閥連接尺寸:

DN	L	H	D	D1	D2	b	f	n_d
10	115	148	90	60	41	14	2	4-￠14
15	115	148	95	65	46	14	2	4-￠14
20	115	148	105	75	56	16	2	4-￠14
25	125	148	115	85	65	16	3	4-￠14
32	150	182	140	100	76	18	3	4-￠18
40	160	182	150	110	84	18	3	4-￠18
50	190	192	160	125	99	20	3	4-￠18

七、ZCG高溫蒸汽電磁閥安裝說明：
1、在安裝電磁閥前：（1）請閱讀本說明書，并核對電磁閥型號和規格；（2）沖洗管道。
2、電磁閥安裝方向：介質流通方向應與閥體上箭頭方向一致；電磁線圈部分應豎直向上。
3、不要將本閥安裝于管道低凹處，以免因蒸汽凝結水，雜質等沉積在閥內而妨礙動作。
4、本閥不可在爆炸危險場合使用。
5、電磁閥安裝處應留有一定空間，以便散熱及日常保養與定期保養。
