商品介紹

品牌:

商品名稱:Q947F電動固定式球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

Q947F電動固定式球閥

http://www.hsfamen.com/qiufa/2015/1118/300.html

	產品名稱：	電動固定式球閥
	產品型號：	Q947F/H
	產品口徑：	DN50-DN1000
	產品壓力：	1.6MPa-10.0 MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、 Q947F電動固定式球閥簡介：
Q947F電動固定式球閥采用一體化結構，有輸入控制信號（4～20mA DC或1～5V DC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。
Q947F電動固定式球閥采用上下閥桿固定閥芯(軸支式)和可動密封座設計。工作更穩定。具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
二、Q947F電動固定式球閥工作原理：
Q947F電動固定式球閥是以電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。
三、Q947F電動固定式球閥產品特點：
1、采用全通徑設計，流通阻力小。
2、采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
3、采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。
4、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
5、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
6、自動泄壓結構，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。
7、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
8、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
9、采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，操作扭矩小，此外密封潤滑脂長期密封，使得操作更加靈活。

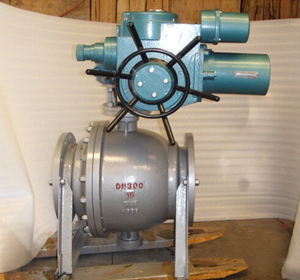

四、Q947F電動固定式球閥產品實拍：

五、Q947F電動固定式球閥主要技術參數：
1、閥體

閥體形	兩段式鑄造閥體
公稱通徑	DN50～1000mm
公稱壓力	PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K
連接形式	法蘭式
法蘭標準	JIS、ANSI、GB、JB、HG等
閥蓋形式	一體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

2、閥內件

閥芯形式	O型固定球型閥芯
流量特性	近似快開型

3、執行機構

執行器型號	DSR、3810R、DZW、HQ、PSQ電動執行機構
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

六、Q947F電動固定式球閥主要零件材料：

1	底座	WCB、CF8、CF8M、CF3M
2	左閥體	WCB、CF8、CF8M、CF3M
3	下閥軸	2Cr13、304、316、316L
4	右閥體	WCB、CF8、CF8M、CF3M
5	球體	2Cr13、304、316、316L
6	密封圈	PTFE、PPL、304、316、316L
7	彈簧	65Mn、不銹鋼
8	銷	25、35、45
9	上閥軸	2Cr13、304、316、316L
10	支架	WCB、CF8、CF8M、CF3M
11	填料壓板	WCB、CF8、CF8M、CF3M
12	執行器	根據執行器廠家提供配置

七、Q947F電動固定式球閥主要性能指標：

公稱通徑 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%

八、Q947F電動固定式球閥主要性能參數：

試驗壓力(Mpa)	公稱壓力(Mpa)					壓力級(class)			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

九、Q947F電動固定式球閥主要外形及連接尺寸：

公稱通徑 DN(mm)		50	65	80	100	125	150	200	250	300	350	400	500	600	700
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H		-	-	-	-	-	-	335	385	430	470	590	700	780	950
H1	配DSR	根據所配執行機構而定，配置執行器不同，連接尺寸也不同
H1	配PSQ
A
D		165	185	200	220	250	285	340	405	460	520	580	705	840	910
D1		125	145	160	180	210	240	295	355	410	470	525	650	770	840
D2		99	118	132	156	184	211	266	319	370	435	485	608	718	788
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	12-26	12-30	12-34	12-41	12-41
