商品介紹

品牌:

商品名稱:Q641M氣動高溫球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

Q641M氣動高溫球閥

http://www.hsfamen.com/qiufa/2015/1120/328.html

	產品名稱：	氣動高溫球閥
	產品型號：	Q641M
	產品口徑：	DN15-DN100
	產品壓力：	1.6MPa-2.5MPa
	產品材質：	球鐵、碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、Q641M氣動高溫球閥簡介：
Q641M氣動高溫球閥采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。 Q641M氣動高溫球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍， Q641M氣動高溫球閥廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。
二、 Q641M氣動高溫球閥工作原理：
Q641M氣動高溫球閥中的球體密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

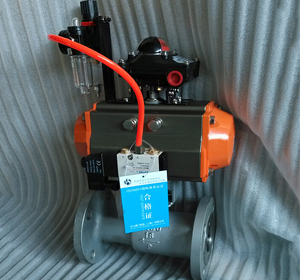

三、Q641M氣動高溫球閥產品實拍：

四、Q641M氣動高溫球閥性能參數：

型號	公稱壓力	強度試驗壓力	密封試驗壓	適用溫度	適用介質
Q641M/F-16C/P	1.6	2.4	1.8	-28～+600(M/F)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
Q641M/F-16C/P	2.5	3.8	2.8	-28～+600(PPL)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

五、Q641M氣動高溫球閥技術參數：

公稱通徑	DN15～200mm
公稱壓力	PN1.6、2.5MPa
溫度	M≤300℃、PPL≤350℃
適用介質	水、石油、導熱油、蒸汽、高溫氣體、漿料、強氧化性介質等
執行器類型	雙作用活塞式、彈簧復位式
氣源壓力	雙作用：2-8bar/單作用：4-8bar
輸出力矩	雙作用：4N·M～10560N·M
輸出力矩	單作用：7N·M～2668N·M
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）
動作范圍	0～90°±5°
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″
接口螺紋	GTD110～GTD350/ATD100～200 G1/4″
閥位信號	定位器：4～20mA/回信器：全開全關信號

六、Q641M氣動高溫球閥主要零部件材料：

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不銹鋼、304、316
2	密封圈	（M/F）高強度耐磨碳結石墨≤300℃ （PPL）對蒞聚苯、溫度≤350℃
3	球	不銹鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥桿	碳素鋼、鉻不銹鋼
7	手柄	碳鋼

七、Q641M氣動高溫球閥主要外型尺寸：

型號	規格	尺寸
型號	規格	L	D	D 1	D 2	z-φd	H	b
Q641M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
