GM高真空隔膜閥

品牌

滬山閥門

型號

GM高真空隔膜閥

瀏覽次數

357 次

所在地區

上海上海浦東新區

參考最低價

面議

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：滬山閥門制造（上海）有限公司

滬山閥門制造（上海）有限公司是一家具有二十多年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:滬山閥門

商品名稱:GM高真空隔膜閥

商品編號:

分類:壓縮機配件及輔助設備組合進氣閥

配件類型：常規配件

適用壓縮機類型：螺桿壓縮機

GM高真空隔膜閥

http://www.hsfamen.com/zhenkongfa/2015/1105/114.html

	產品名稱：	高真空隔膜閥
	產品型號：	GM
	產品口徑：	DN10-DN50
	產品壓力：	0.1×106～1.3×10-4
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、GM高真空隔膜閥簡介：
GM高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接〔即兩端焊接〕，焊接式II型連接〔即一端焊接，另一端插入〕。閥門適用的工作介質為空氣及非腐蝕性氣體。GM高真空隔膜閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
二、GM高真空隔膜閥技術參數：

閥門漏率：	≤1.3×10-4Pa.L/S.
適用溫度：	-25～+80℃(丁腈橡膠) 　-30～+150℃(氟橡膠)
適用范圍：
連接型式	使用壓力范圍(Pa)
活套法蘭(GB6070、JB919)	0.6×106～1.3×10-4
焊接法蘭(GB6070、JB919)	1.6×106～1.3×10-4
快卸法蘭(GB4982)	0.1×106～1.3×10-4
螺紋連接	1.6×106～1.3×10-4

三、GM高真空隔膜閥零部件材料：

閥體	碳鋼、不銹鋼
隔膜	丁晴橡膠、氟橡膠
閥桿	不銹鋼

四、GM高真空隔膜閥測試：

襯里層	電火花檢測
試驗與檢驗標準	GB/T13297
閥體	公稱壓力PN×1.5
密封	公稱壓力PN×1.1

五、GM高真空隔膜閥產品實拍：

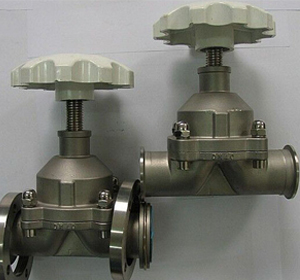

GM高真空隔膜閥實拍圖

六、GM高真空隔膜閥外形尺寸：
GM高真空隔膜閥結構圖

1、GM高真空隔膜閥活套法蘭連接(GB6070)(圖一)

型號	DN	Do	D	n-φc	W	H/H1	L
GM-10	10	40	55	4-φ6.6	65	89/99	75
GM-16	16	45	60	4-φ6.6	80	89/99	108
GM-20	20	50	65	4-φ6.6	80	91/102	118
GM-25	25	55	70	4-φ6.6	80	110/123	120
GM-32	32	70	90	4-φ9	80	129/138	146
GM-40	40	80	100	4-φ9	120	139/159	150
GM-50	50	90	110	4-φ9	120	159/186	180

2、GM高真空隔膜閥快卸法蘭連接(GB4982)(圖二)

型號	DN	D1	D	W	H/H1	L
GM-10	10	12.2	30	65	89/99	75
GM-16	16	17.2	30	80	89/99	108
GM-20	20	26.2	40	80	91/102	118
GM-25	25	26.2	40	80	110/123	120
GM-32	32	34.2	55	80	129/138	146
GM-40	40	41.2	55	120	139/159	150
GM-50	50	52.2	75	120	159/186	180

3、GM高真空隔膜閥I型焊接管連接(圖三)

型號	DN	D	W	H/H1	L
GM-10	10	17	65	89/99	75
GM-25	25	32	80	110/123	120
GM-40	40	45	120	139/159	150
GM-50	50	57	120	159/186	180

4、GM高真空隔膜閥II型焊接管連接(圖四)

型號	DN	D	W	H/H1	L
GM-10	10	17	65	89/99	75
GM-25	25	32	80	110/123	120
GM-40	40	45	120	139/159	150
GM-50	50	57	120	159/186	180

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
