氣動襯氟調節蝶閥ZSHWF

氣動調節蝶閥氣動襯氟蝶閥氣動蝶閥

品牌

上海喬邑

型號

ZSHWF

瀏覽次數

181 次

所在地區

上海上海奉賢區

參考最低價

面議

數量

100

詢底價

壓縮機商城提醒您：如果賣家售價過低，請買家謹防欺詐行為！

———— 推薦商品 ————

空壓機專用油

壓縮機氣閥氣密性測試系統

廠家直銷螺鋼50HP油氣分離器

店鋪名稱：上海喬邑閥門制造有限公司

上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。上海喬邑閥門制造有限公司主要自控閥產品有：電動調節閥、氣動...

商品介紹

品牌:上海喬邑

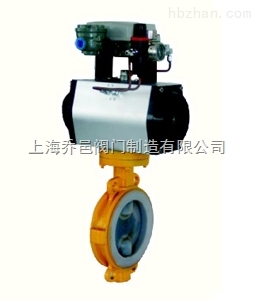

商品名稱:氣動襯氟調節蝶閥ZSHWF

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【ZSHWF氣動襯氟調節蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

ZSHWF氣動襯氟調節蝶閥由氣動活塞式執行機構和對分兩段式閥體組成。閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。

技術參數和性能

■ 閥體

型式	扁平式
公稱通徑	50、65、80、100、125、150、200、250、300、350、400、450、500、600mm
公稱壓力	PN1.0、1.6MPa
連接型式	對夾式（無法蘭式）
材料	ZG230-450襯F46
上閥蓋	與閥體一起鑄造
工作溫度	-40～+180℃；
壓蓋型式	螺栓壓緊式
填料	聚四氟乙烯填料

■ 閥內組件

閥芯型式	中線旋轉型
閥板材料	2Cr13襯F46
流量特性	近似等百分比
額定行程	全開90°

■ 執行機構

型式	DA、SR、RA、RAS 單作用、雙作用活塞式執行機構
供氣壓力	400～700KPa
氣源接口	G1/4'、G1/8'、G3/8'、G1/2'
環境溫度	-30～+70℃

■ 閥作用型式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL

■ 附件(根據要求配置)

dìng位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

■ 性能

回差	帶dìng位器：小于全行程的2%
基本誤差	帶dìng位器：小于全行程的±2%
泄露量	符合ANSI B16.104 IV級標準
可調范圍	50：1

■ 額定流量系數Cv值

公稱通經 DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
Cv值	85	100	225	340	500	770	1360	2130	3060	4160	5150	6900	8500	12200

■ 允許壓差

A、配用GTD型雙作用執行機構（氣源壓力500KPa）單位：MPa

執行機構	輸出力矩 N.M	公稱通經
執行機構	輸出力矩 N.M	50	65	80	100	125	150	200	250	300	350	400	450	500	600
GTD65	36.8	2.4	1.1	0.53	0.32	0.18
GTD80	65.1		2.45	1.22	0.71	0.37	0.21
GTD90	94.1			2.28	1.14	0.63	0.36	0.15
GTD100	145				2.28	1.2	0.62	0.31	0.16
GTD125	272					2	1.48	0.51	0.26	0.15
GTD145	398						1.82	0.78	0.4	0.23	0.15
GTD160	557							1.69	0.87	0.51	0.32
GTD210	1344								1.46	0.86	0.54	0.36	0.25
GTD255	2644									1.17	0.74	0.49	0.34	0.26
GTD300	4117										1.1	0.74	0.52	0.38	0.22
GTD350	6226											1.06	0.75	0.54	0.31

B、配用GTE型單作用執行機構（氣源壓力500KPa）單位：MPa

執行機構	輸出力矩 N.M	公稱通經
執行機構	輸出力矩 N.M	50	65	80	100	125	150	200	250	300	350	400	450	500	600
GTE65	14.2	1.01	0.48	0.26	0.14
GTE80	34.2		1.14	0.62	0.32	0.17
GTE90	44.4			0.73	0.38	0.2	0.12
GTE100	75.9				0.71	0.37	0.21	0.09
GTE125	146					0.65	0.38	0.16	0.08
GTE145	194						0.47	0.2	0.1	0.06
GTE190	420							0.54	0.28	0.17	0.1
GTE210	621								0.37	0.22	0.14	0.09
GTE255	1144									0.38	0.24	0.16	0.11
GTE300	1631										0.35	0.23	0.16	0.11
GTE350	2330											0.33	0.23	0.17	0.09

■ 對夾式外形尺寸

標準通徑		標準值							參考值
DN	NPS	L	D	D1	D2	f	b	Z-d	H
(mm）	(inch)	Class 125Lb/150Lb
50	2	43	152	120.5	92	2	16	4-Φ19	420
65	2 1/2	46	178	139.5	105	2	18	4-Φ19	420
80	3	46	190	152.5	127	2	19	4-Φ19	420
100	4	52	229	190.5	157	2	24	8-Φ19	420
125	5	56	254	216	186	2	24	8-Φ22	552
150	6	56	279	241.5	216	2	26	8-Φ22	552
200	8	60	343	298.5	270	2	29	8-Φ22	552
250	10	68	406	362	324	2	31	12-Φ25	552
300	12	78	483	432	381	2	32	12-Φ25	552
350	14	78	533	476	413	2	35	12-Φ29	552
400	16	102	597	540	470	2	37	16-Φ29	552
450	18	114	635	587	533	2	40	16-Φ32	625
500	20	127	699	635	584	2	43	20-Φ23	625
600	24	154	813	749.5	692	2	48	20-Φ25	710
700	30	165	887	846	813	2	45	40-Φ23	710
800	36	200	1057	1009.7	972		53	44-Φ26	980
900	42	245	1226	1171.4	1130		59	44-Φ29	1100
1000	48	276	1392	1335	1289		65	48-Φ32	1320
