商品名稱:D641W氣動通風蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

D641W氣動通風蝶閥

http://www.hsfamen.com/diefa/2015/1125/390.html

	產品名稱：	氣動通風蝶閥
	產品型號：	D641W
	產品口徑：	DN300-DN4000
	產品壓力：	≤0.6MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、D641W氣動通風蝶閥簡介：
D641W氣動通風蝶閥主要是安裝在管道起通風排煙作用，閥體采用：鑄鐵、碳鋼和不銹鋼等材料，適用與煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。D641W氣動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。
二、D641W氣動通風蝶閥工作原理：
D641W氣動通風蝶閥是一種非密閉型蝶閥，它分為開關型和調節型。氣源0.5-0.7Mpa通過氣動驅動裝置帶動閥軸、經轉動銷使蝶板隨閥軸一起作90℃范圍內旋轉，可以實現全開和全閉的動作。
三、D641W氣動通風蝶閥產品特點：
1、驅動力矩小，啟閉靈活，操作方便可靠。
2、可配備各種驅動裝置，如手動裝置、推桿裝置等。
3、閥芯可做成雙門或百葉式，以滿足不同用戶的要求。
4、閥體上設置密封擋圈，密封無可見間隙，泄漏率小。
5、采用鋼板焊接制造，結構尺寸短，體積小，重量輕，安裝方便。
6、蝶板與閥體間的膨脹間隙長，能有效防止因熱脹冷縮造成的卡死現象。

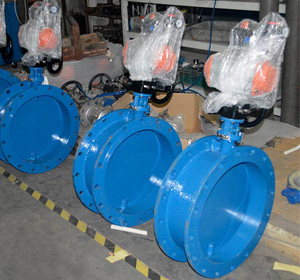

四、D641W氣動通風蝶閥產品實拍：

五、D641W氣動通風蝶閥主要參數：

公稱壓力（MPa)	0.05MPa	介質溫度	-30℃～-350℃
強度試驗	0.1MPa	適用介質	冷熱風、煙氣
介質流速	25m/s	泄漏率	3%

六、D641W氣動通風蝶閥主要零件材料：

零件名稱	閥體	閥板	閥軸
材料	碳鋼	碳鋼	碳鋼、不銹鋼

七、D641W氣動通風蝶閥主要外形連接尺寸：

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1350	490	16-18	12
900	1040	990	200	1450	540	16-18	14
1000	1140	1090	220	1550	590	20-18	14
1100	1240	1190	220	1800	640	20-18	14
1200	1340	1290	240	1900	690	20-18	14
1300	1440	1390	240	2020	760	20-18	16
1400	1540	1490	260	2120	810	24-18	16
1500	1640	1590	260	2220	860	24-18	16
1600	1740	1690	280	2390	980	24-18	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22
