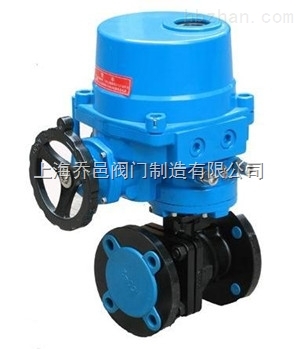

Q941F防爆電動O型切斷球閥
防爆電動球閥 電動O型切斷球閥 電動O型球閥 電動O型切斷球閥
品牌
上海喬邑型號
Q941F防爆電動O型切斷球閥瀏覽次數
260 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:Q941F防爆電動O型切斷球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【Q941F防爆電動O型切斷球閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
Q941F防爆電動O型切斷球閥是由電動執行器和O型球閥組成，電動O型切斷球閥閥體與執行機構的連接采用直連方式，電動執行機構無須配伺服放大器，輸入220VAC電源即可控制運轉。另外也可以根據不同的工況配防爆開關型，還有快速切斷型球閥。適用于介質是粘稠、含顆粒、纖維性質的場合，目前該電動O型切斷球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
特點：
1.流體切斷和流通。
2.密封性可靠，流通性能好，流阻小，裝卸方便。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
零部件材料
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
|||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
技術參數
|
公稱通徑(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
|||||||||||||
|
泄漏量 |
軟密封：零泄漏；硬密封：≤額定流量的10-5 |
|||||||||||||
|
閥體形式 |
兩段式閥體(浮動球體) |
兩段式閥體(固定球體) |
||||||||||||
|
閥芯形式 |
"O"型球形閥芯 |
|||||||||||||
|
密封填料 |
聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 |
|||||||||||||
|
連接形式 |
法蘭、焊接、螺紋 |
|||||||||||||
|
流量特性 |
快開特性 |
|||||||||||||
|
可調范圍 |
DN15-65 |
DN80-300 |
||||||||||||
|
250:1 |
350:1 |
|||||||||||||
|
基本誤差 |
±1% |
|||||||||||||
|
死區 |
≤1% |
|||||||||||||
|
回差 |
≤1% |
|||||||||||||
|
適用溫度 |
密封面 |
|||||||||||||
|
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ |
||||||||||||||
|
配置執行機構 |
可配PSQ、HQ、361RS等系列角行程電動執行機構 |
|||||||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計 |
|||||||||||||
執行器參數
|
執行器類別 |
精小型執行器參數 |
HQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
||
性能規范
|
試驗標準 |
公稱壓力（Mpa） |
壓力級（class） |
JIS(Mpa) |
|||||||
|
試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
|||||||||
連接尺寸
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
|
H |
配CH |
275 |
280 |
287 |
312 |
312 |
325 |
335 |
365 |
400 |
420 |
440 |
470 |
545 |
580 |
|
配HQ |
360 |
370 |
380 |
392 |
392 |
415 |
425 |
445 |
490 |
510 |
530 |
560 |
635 |
670 |
|
|
W |
157 |
157 |
157 |
157 |
208 |
208 |
256 |
256 |
256 |
256 |
256 |
256 |
380 |
380 |
|
|
PN1.6MPa法蘭連接尺寸 |
|||||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
|
PN2.5MPa法蘭連接尺寸 |
|||||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
|
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
|
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
|
|
PN4.0MPa法蘭連接尺寸 |
|||||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
375 |
450 |
515 |
|
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
385 |
450 |
|
|
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-30 |
12-22 |
16-33 |
|
|
PN6.3MPa法蘭連接尺寸 |
|||||||||||||||
|
D |
105 |
130 |
140 |
155 |
170 |
180 |
205 |
215 |
250 |
295 |
345 |
415 |
470 |
530 |
|
|
D1 |
75 |
90 |
100 |
110 |
125 |
135 |
160 |
170 |
200 |
240 |
280 |
345 |
400 |
460 |
|
|
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
|
|
n-φd |
4-14 |
4-18 |
4-18 |
4-22 |
4-22 |
4-22 |
8-22 |
8-22 |
8-26 |
8-30 |
8-33 |
12-36 |
12-36 |
16-36 |
|
制造標準
|
設計與制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法蘭尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
檢驗與試驗 |
JB/T 9092、API 598、GB/T13927 |
上海喬邑閥門為您提供優質的【Q941F防爆電動O型切斷球閥】產品和完善的售后服務，如需訂購本產品，請提供口徑、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
