商品介紹

品牌:

商品名稱:Q671F氣動對夾超薄型球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

氣動對夾超薄型球閥

http://www.hsfamen.com/qiufa/2015/1111/203.html

	產品名稱：	氣動對夾超薄型球閥
	產品型號：	Q671F
	產品口徑：	DN15-DN300
	產品壓力：	1.6MPa-6.4MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、Q671F氣動對夾超薄型球閥簡介：
Q671F氣動對夾超薄型球閥是引進的歐洲設備中消化吸收的先進技術，設計新穎的一體式超短結構，和普通球閥相比，具有體積小，閥座與端面法蘭距離近，物料滯留少，密封性能優越，使用壽命長等特點。廣泛應用于日用化工、制藥、啤酒、油脂等輕工行業，并可在細軟顆粒介質輸送和真空管路上使用，是現代工業最理想的閥門之一。Q671F氣動對夾超薄型球閥是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。
二、Q671F氣動對夾超薄型球閥產品特點：
1、根據用戶需要，可設有防靜電結構。
2、閥座采用彈性密封結構，密封可靠，啟閉輕松。
3、設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
4、具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。
5、設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。
【可選擇附件】：
1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4、手動機構：HVSD手操機構

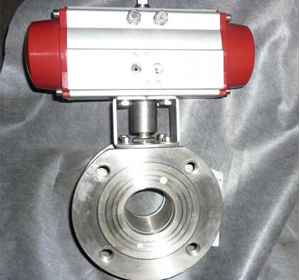

三、Q671F氣動對夾超薄型球閥產品實拍：

四、Q671F氣動對夾超薄型球閥主要技術參數：
1、閥體

閥體形式	直通鑄造超短閥
公稱通徑	DN15～300mm
公稱壓力	國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式、對夾式
壓蓋型式	螺母壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

2、閥內件

閥芯形式	O型球體閥芯
流量特性	近似快開型

3、執行機構

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
3、氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
五、Q671F氣動對夾超薄型球閥主要性能指標：

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封為零泄露)
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%

六、Q671F氣動對夾超薄型球閥主要性能規范：

試驗壓力(MPa)	公稱壓力(MPa)				壓力級(class)		JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	150	300	10K	20K
強度試驗	2.4	3.75	6.0	9.6	3.0	7.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	2.2	5.5	1.5	2.8
氣密試驗	0.5～0.7MPa

七、Q671F氣動對夾超薄型球閥主要零件材料：

1	閥體	WCB、CF8、CF8M、CF3M
2	壓圈	2Cr13、304、316
3	閥座	PEFE、PPL、304
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	螺母壓蓋	2Cr13、304、316

八、Q671F氣動對夾超薄型球閥主要外形及連接尺寸：

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150
L	108	112	114	127	140	140	152	165	178	190	216
H	112	115	120	140	170	180	210	240	290	320	350
D	165	185	200	220	250	285	340	405	460	520	580
D1	125	145	160	180	210	240	295	355	410	470	525
D2	46	56	65	76	84	99	118	132	156	184	211
A	根據閥門壓力大小而定。配置執行器不同，外形尺寸也不相同。可進入氣動執行器頁面查閱。
