商品介紹

品牌:玄工閥門

商品名稱:Y945H電動雙座蒸汽減壓閥—上海玄工閥門制造廠家

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

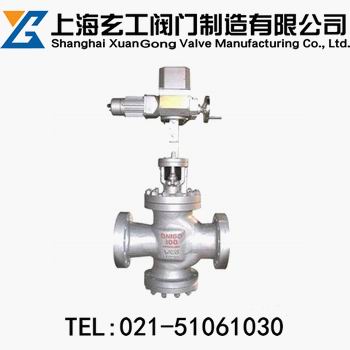

Y945H電動雙座蒸汽減壓閥
http://www.famenbaike.com/product/jianyafa/zqjyf/75.html

	產品名稱：	電動雙座蒸汽減壓閥
	產品型號：	Y945H
	產品口徑：	DN50-500mm
	產品壓力：	1.6-16MPa
	產品材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	QQ：	3249477340
	公司名：	上海玄工閥門制造廠家
	帳號：	03848200040080145
	稅號：	310226342302498
	公司主頁：	http://www.famenbaike.com

一、電動雙座蒸汽減壓閥概述

Y945H電動雙座蒸汽減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力。可配用直行程電動執行器實現遙控和自動控制。本系列產品的減壓比用到0.6較為合適。主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。

二、Y945H電動雙座蒸汽減壓閥技術參數

公稱壓力（Mpa）	1.6	2.5	4	6.4	10	16
殼體試驗壓力（Mpa）	2.4	3.75	6	9.6	15	24
密封試驗壓力（Mpa）	1.76	2.75	4.4	7.04	11	17.6
最高進口壓力（Mpa）	1.6	2.5	4	6.4	10	16
出口壓力范圍（Mpa）	最佳減壓比0.6
滲漏量	0.5%QMax
溫量-壓力等級	ANSI B16.34

三、Y945H電動雙座蒸汽減壓閥執行機構

公稱通徑	50	65	80	100	125	150	200	250	300	350	400	500
配執行機構型號	ZKZ-310BC		ZKZ-410BC/ZKZ-510BC				ZKZ-510BC		ZKZ-610BC/ B+Z250/F1800
行程	25		30				50/30		50		60	100
推力（N）	4000		6400/1600				16000		2500
全行程時間（S）	20		32				37		62
輸入信號	4-20mA DC
供電電源	220V 50Hz										380V 50Hz
基本誤差（%）	≤±2.5
基本誤差（%）	≤±1.5
基本誤差（%）	≤3

四、Y945H電動雙座蒸汽減壓閥零件材質

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座	304
閥瓣	2Cr13
閥桿	2Cr13
墊片	柔性石墨/1Cr18Ni9
導向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45

五、Y945H電動雙座蒸汽減壓閥流量系數（Cv）

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	15	20	35	60	70	110	150	230	420	540	710	1020

六、Y945H電動雙座蒸汽減壓閥外形尺寸

公稱通徑DN	（PN1.6-4.0）外形尺寸單位：mm
公稱通徑DN	L	L1	H	Hl
50	300	150	880	190
65	340	170	890	205
80	380	190	910	215
100	400	215	950	240
125	430	225	990	275
150	450	230	1090	320
200	500	260	1160	340
250	550	285	1230	370
300	750	395	1370	460
350	850	445	1450	530
400	950	550	1570	660
500	1130	680	1780	800

公稱通徑DN	（PN6.4-16.0）外形尺寸外形尺寸
公稱通徑DN	L	L1	H	Hl
50	300	150	880	200
65	340	170	890	215
80	380	190	910	225
100	400	215	950	250
125	430	225	990	285
150	450	230	1090	330
200	500	260	1160	355
250	550	285	1230	390
300	750	395	1370	480
350	850	445	1450	550
400	950	550	1570	700
500	1130	680	1780	820

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的電動雙座蒸汽減壓閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
