商品介紹

品牌:玄工閥門

商品名稱:Y63H、Y63Y高溫高壓蒸汽減壓閥—上海玄工閥門制造廠家

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

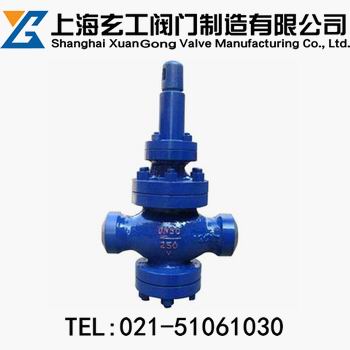

Y63H、Y63Y高溫高壓蒸汽減壓閥
http://www.famenbaike.com/product/jianyafa/zqjyf/76.html

	產品名稱：	高溫高壓蒸汽減壓閥
	產品型號：	Y63H、Y63Y
	產品口徑：	DN15-600mm
	產品壓力：	1.0-32.0MPa
	產品材質：	鑄鋼、不銹鋼
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	QQ：	3249477340
	公司名：	上海玄工閥門制造廠家
	帳號：	03848200040080145
	稅號：	310226342302498
	公司主頁：	http://www.famenbaike.com

高溫高壓蒸汽減壓閥概述：

Y63H、Y63Y高溫高壓蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。高溫高壓蒸汽減壓閥主要用于蒸汽管路，起減壓穩壓作用。通過減壓閥的調節，可使進口壓力降至某一需要的出口壓力，當進口壓力或流量變動時，減壓閥依靠介質本身的能量可自動保持出口壓力在小范圍內波動。

閥瓣位置	正作用式	結構形式	活塞式
閥座數目	1個	密封材料	不銹鋼
主體材料	50CrMo	適用溫度	0-450（℃）
壓力范圍	1.0-32（Mpa）	適用介質	蒸汽
公稱通徑	DN15-600（mm）	連接形式	焊接

二、高溫高壓蒸汽減壓主要零件材料：

零件名稱	材料
閥體、閥座	灰鑄鐵、鑄鋼、不銹鋼
付閥瓣、付閥座、膜片主閥瓣、主閥座、活塞	不銹鋼
付閥彈簧、主閥彈簧	鉻閥鋼
調節彈簧	硅錳鋼
活塞環	合金鑄鐵

三、高溫高壓蒸汽減壓閥性能規范：
高溫高壓蒸汽減壓閥主要外形連接尺寸(PN1.6-4.0)

公稱通徑	外形尺寸
DN	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750

高溫高壓蒸汽減壓閥流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的高溫高壓蒸汽減壓閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
