商品介紹

品牌:滬山閥門

商品名稱:X44W三通旋塞閥

商品編號:

分類:壓縮機配件及輔助設備油分組合閥

適用壓縮機類型：螺桿壓縮機

配件類型：常規配件

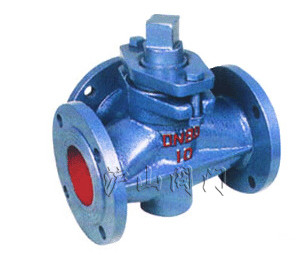

X44W三通旋塞閥

http://www.hushanfamen.com/Valve_Product_830.html

	產品名稱：	X44W三通旋塞閥
	產品型號：	X44W
	產品口徑：	DN25-300mm
	產品壓力：	1.0MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

產品名稱：	三通旋塞閥	產品型號：	X44W
驅動方式：	手動	連接形式：	法蘭
結構形式：	三通	密封材料：	本體材料
壓力范圍：	1.0MPa	公稱通徑：	DN25-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

滬山閥門制造（上海）有限公司是國內著名〖X44W三通旋塞閥〗制造商，也是國內大型【旋塞閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖X44W三通旋塞閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

一、X44W三通旋塞閥主要用途

X44W三通旋塞閥適用于公稱壓力0.6-1.0MPa,溫度≤100℃的水、油品、煤氣等介質的管路上作啟閉用。

二、X44W三通旋塞閥產品特點

1、三通旋塞閥適用于經常操作，啟閉迅速、輕便。
2、結構簡單，相對體積小，重量輕，便于維修。
3、不受安裝方向的限制，介質的流向可任意。

三、X44W三通旋塞閥主要零件材料

型號	名稱	閥體	塞子	填料壓蓋	填料
X44W-10	三通鑄鐵旋塞閥	灰鑄鐵	灰鑄鐵	可鍛鑄鐵	油浸石棉盤根柔性石墨
X44W-10C	三通鑄鋼旋塞閥	鑄鋼	鑄鋼	鑄鋼	油浸石棉盤根柔性石墨
X44W-10P	三通不銹鋼旋塞閥	不銹鋼	不銹鋼	不銹鋼	油浸石棉盤根柔性石墨
X44W-10T	三通全銅旋塞閥	鑄銅	鑄銅	鑄銅	油浸石棉盤根柔性石墨

四、X44W三通旋塞閥主要性能規范

公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質
公稱壓力 PN（MPa）	殼體	密封	適用介質
0.6	0.9	0.66	水、煤氣、油品、硝酸類
1.0	1.5	.1.1	水、煤氣、油品、硝酸類
1.6	2.4	.1.76	水、煤氣、油品、硝酸類

五、X44W三通旋塞閥主要尺寸


三通旋塞閥結構圖

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸（mm）
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	760
