店鋪名稱：滬山閥門制造（上海）有限公司

滬山閥門制造（上海）有限公司是一家具有二十多年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:滬山閥門

商品名稱:KHP板式球閥

商品編號:

分類:壓縮機配件及輔助設備溫控閥/熱力閥

配件類型：常規配件

適用壓縮機類型：螺桿壓縮機

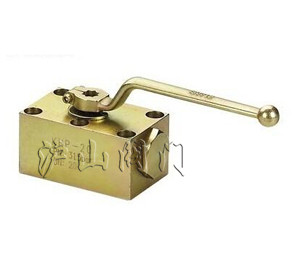

KHP板式球閥

http://www.hushanfamen.com/Valve_Product_1271.html

	產品名稱：	KHP板式球閥
	產品型號：	KHP
	產品口徑：	DN6-50mm
	產品壓力：	1.0-50MPa
	產品材質：	鑄鋼、不銹鋼等
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

KHP板式球閥適用于液壓系統和化工系統的各種管路上, 作啟閉用。

板式球閥主要優點如下：
適用于經常操作，啟閉迅速、輕便。
1、流體阻力小。
2、結構簡單，相對體積小，重量輕，便于維修。
3、密封性能好
4、不受安裝方向的限制，介質的流向可任意。
5、無振動，噪聲小。

KHP板式球閥圖形符號

KHP板式球閥型號說明

KHP板式球閥外形尺寸

①系列代號：KHP（PKH）系列板式球閥

②公稱通徑：6、10、16、20、25、32、40、50mm
③閥體材料：1-鋼
④球體材料：1-鋼、2-黃銅
⑤工作溫度：1、-25～＋100℃　2、-30～＋170℃
⑥其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧設計序號：由生產商定

KHP板式球閥尺寸表

簡略型號	DN	LW	L	L1	L2	L3	L4	L5	L6	L7	B	B1
KHP-06	06	06	64	8.5	17.5	59	25	8.5	35	35	40	27
KHP-10	10	9.5	77	7.5	27.5	70	29	10	44	55	55	40
KHP-16	16	16	110	8.5	41.5	100	43	17	58	83	60	45
KHP-20	20	20	126	10	48.5	117	54	20	69	97	70	51
KHP-25	25	23.5	145	10	57.5	135	64.5	24	81	115	80	60
KHP-32	32	30	177	12	68	165	75.5	29	96	136	100	78
KHP-40	40	38	200	30	56	185	80	30	112	112	130	95
KHP-50	50	48	245	38	68	220	106	38	136	136	149	112

KHP板式球閥尺寸表

簡略型號

SW1

SW2

H

H1

H2

D

D1

D2

D3

A

S

O 形圈

KHP-06

09

22

37.5

30

7

6.6

11

6

11.7

1.6

23

8×2

KHP-10

09

30

58

40

8.5

9

13

9.5

15

2

31

10×2.6

KHP-16

09

41

72.5

52

11

9

13

16

25

2

43

20.29×2.62

KHP-20

12

41

88.5

60

11

10.5

16.5

20

30

2.5

50

23.39×3.53

KHP-25

12

46

97.5

65

11

10.5

17

23.5

35

2.5

55

28.17×3.53

KHP-32

14

55

118.5

80

12

13

19

30

40

2.5

67

32.92×3.53

KHP-40

14

65

118.5

93

12

17

25

38

48

3

77

42×3.5

KHP-50

14

／

129

110

12

22

33

48

55.4

2.9

88.5

49×3.5

KHP板式球閥尺寸表

簡略型號

內六角螺栓DIN912

扭距 Nm（摩擦系數μ=0.14時）

KHP-06

M6-10.9

13

KHP-10

M8-10.9

30

KHP-16

M8-12.9

35

KHP-20

M8-12.9

60

KHP-25

M10-12.9

60

KHP-32

M12-12.9

110

KHP-40

M16-12.9

300

KHP-50

M20-12.9

600

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
