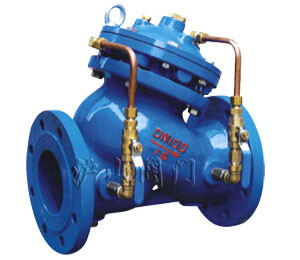

一、JD745X多功能水泵控制閥結構特點


JD745X多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，
增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。本產品的接管系統
采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。

二、JD745X多功能水泵控制閥工作原理


當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。
設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由
控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。

三、JD745X多功能水泵控制閥工作特點


1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、F745X隔膜式遙控浮球閥操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

四、JD745X多功能水泵控制閥功能與用途


本閥門安裝在水泵出口端，順序?qū)崿F(xiàn)緩慢開啟、全開、速閉、緩閉等功能。
本產品用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。

五、JD745X多功能水泵控制閥主要技術參數

六、JD745X多功能水泵控制閥主要零件材料

零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套 活塞(活塞型)	2Cr13
膜片(膜片型)	夾織物丁腈橡膠
調節閥 球閥	銅合金
過濾器	不銹鋼

七、JD745X多功能水泵控制閥連接尺寸

JD745X多功能水泵控制閥結構圖 1、主閥2、流量調節閥3、過濾器

 八、JD745X多功能水泵控制閥安裝示意圖
