商品介紹
品牌:SANSE
商品名稱:氣動大口徑固定球閥
商品編號:
分類:其它產品 連接器
適用壓縮機類型：其他
http://www.zk-v.com/ProductShow_154.html氣動大口徑固定球閥

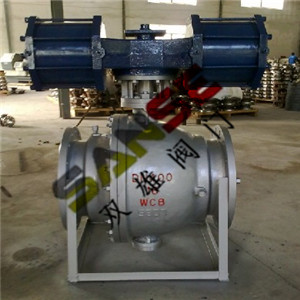

氣動大口徑固定球閥Q647-（C、P、R）-PN16、25、40
氣動大口徑固定球閥是一種（球體）繞垂直于通道軸旋轉90°的閥門，其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和O型閥結構組成，配用附件電磁閥、空氣過濾減壓器、限位開關（閥位回訊器）或電-氣閥門定位器，實現對工藝管路中流體介質的自動調節控制或二位切斷控制
氣動大口徑固定球閥產品特點
1．氣動球閥流體阻力小，是所有閥類中流體阻力最小的一種，啟閉迅速方便，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°，就能快速完成啟閉動作或調節動作。球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。是自動化控制系統中儀表的執行單元。
2．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變球芯的旋轉角度，可實現比例調節動作。
3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
氣動大口徑固定球閥技術規范
|
設計依據
|
GB標準
|
|
|
設計標準
|
GB/12237
|
|
|
結構長度
|
法蘭連接
|
GB/1221
|
|
連接法蘭尺寸
|
GB/9113、JB/T79
|
|
|
試驗和檢驗
|
JB/T9002
|
|
注:系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造
主要零件材質表
|
序號
No
|
零件名稱
|
材質
|
||
|
C
|
P
|
R
|
||
|
1
|
右閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
2
|
螺柱
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
3
|
彈簧
|
60Si2Mn
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
4
|
閥座
|
25或1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
5
|
密封圈
|
PTFE
|
PTFE
|
PTFE
|
|
6
|
O形圈
|
橡膠
Rubber
|
橡膠
Rubber
|
橡膠
Rubber
|
|
7
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
|
8
|
法蘭
|
WCB
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
9
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
|
10
|
下閥桿
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
11
|
襯套
|
PTFE
|
PTFE
|
PTFE
|
|
12
|
球體
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
13
|
鍵
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
14
|
閥桿
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
15
|
襯套
|
PTFE
|
PTFE
|
PTFE
|
|
16
|
填料
|
PTFE
|
PTFE
|
PTFE
|
|
17
|
填料壓蓋
|
WCB
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
18
|
連接套
|
35
|
35
|
35
|
|
19
|
支架
|
WCB
|
WCB
|
WCB
|
|
20
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni9Ti
|
