商品介紹

品牌:精衛泵閥

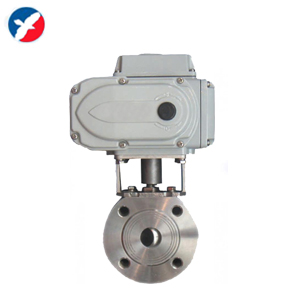

商品名稱:Q971F電動超薄型球閥

商品編號:

分類:壓縮機配件及輔助設備溫控閥/熱力閥

配件類型：常規配件

適用壓縮機類型：其他

產品簡介

一、Q971F電動超薄型球閥的詳細資料：
產品型號：Q971F
產品名稱：電動對夾式球閥
產品特點：電動對夾式球閥由JM系列精小型電動執行器與超薄型球閥組成，和普通電動球閥相比具有結構緊湊，體積小，重量輕，摩擦力小，回差小，動作平穩可靠，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用O、V型通道球體結構與電子式電動執行器配套可實現流量的調節。

二、Q971F電動超薄型球閥主要技術參數：

閥類	傳動方式	連結形式	結構形式	密封面	公稱壓力(MPa)	閥體材料
球閥	9-電動	對夾式	浮動球直通	F-氟塑料 H-合金鋼 PPL	1.6 2.5 4.0 6.4	按表內閥體材料代號
公稱通徑DN(mm)		15-200
材料代號		C		P		R
主要零件	閥體	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球板	2Cr13		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	增強聚四氟乙烯、合金鋼
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類		醋酸類
	適用溫度	-28℃～300℃
控制型式		開關型/調節型
作用型式		切斷/調節
執行器	型號	JM系列
	電源	DC24V、 AC24、 AC110V、 AC220V、 AC380V

三、Q971F電動超薄型球閥主要外形和連接尺寸單位(mm)：

Q971F-16
通徑DN		d	L	D	K	D1	n-Md	f	H	W
mm	in	d	L	D	K	D1	n-Md	f	H	W
15	1/2″	14	32	90	65	46	4-M12	2	190	162
20	3/4″	19	38	100	75	56	4-M12	2	195	162
25	1″	24	45	110	85	65	4-M12	2	210	162
32	1 1/4″	29	55	130	100	76	4-M16	3	220	162
40	1 1/2″	38	62	145	110	84	4-M16	3	230	162
50	2″	48	72	160	125	99	4-M16	3	265	208
65	2 1/2″	64	95	180	145	118	4-M16	3	300	208
80	3″	72	120	195	160	132	8-M16	3	325	258
100	4″	95	140	215	180	156	8-M16	3	350	258
125	5″	118	200	245	210	184	8-M16	3	375	258
150	6″	145	225	280	240	211	8-M20	3	420	258
200	8″	200	275	335	295	266	12-M20	3	460	280
