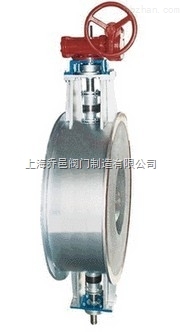

高溫調控蝶閥DQ36P1W
高溫調控蝶閥 蝶閥
品牌
上海喬邑型號
DQ36P1W瀏覽次數
203 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:高溫調控蝶閥DQ36P1W
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【DQ36P1W高溫調控蝶閥（1200℃ SO2二氧化硫專用蝶閥）】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品概述：
DQ36P1W高溫調控蝶閥（1200℃ SO2二氧化硫專用蝶閥）是特殊設計的高溫調節控制閥，產品結構設計合理，操作方便，使用可靠。操作可用蝸輪、蝸桿、電動、氣動，滿足程控和遙控的需要。高溫調控蝶閥廣泛應用于硫磺制酸高溫副線，以及冶煉、石化系統中的高爐配風、鍋爐管道作為控制調節閥使用。
標準與規范：
設計制造標準按Q/ZXD 05-2006《高溫調控蝶閥》。
性能參數和零件材料：
| 技術參數和性能參數 |
主要零件材料 |
||||||
| 公稱通徑 |
公稱壓力 |
適用溫度 |
適用介質 |
閥體 |
閥板 |
閥桿 |
填料 |
|
DN50～ DN450
|
0.25MPa |
≤1350℃
|
SO2、SO3 及其他高溫 氣體 |
20 號鋼板 內襯復合 耐火材料 |
XD-4 高 溫合金
|
XD-4 高 溫合金
|
柔性石墨+因 科鎳爾 |
結構簡圖：
連接尺寸：
| 公稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
| L | D1 | D | Z-d | H | H0 | A | B | |
| 50 | 108 | 110 | 140 | 4-14 | 70 | 215 | 270 | 65 |
| 65 | 112 | 130 | 160 | 4-14 | 80 | 235 | 270 | 65 |
| 80 | 124 | 150 | 190 | 4-18 | 95 | 263 | 270 | 65 |
| 100 | 127 | 170 | 210 | 4-18 | 105 | 283 | 270 | 65 |
| 125 | 140 | 200 | 240 | 8-18 | 120 | 313 | 310 | 65 |
| 150 | 140 | 225 | 265 | 8-18 | 132.5 | 338 | 310 | 65 |
| 200 | 152 | 280 | 320 | 8-18 | 160 | 493 | 365 | 90 |
| 250 | 165 | 335 | 375 | 12-18 | 187.5 | 550 | 365 | 90 |
| 300 | 178 | 395 | 440 | 12-22 | 220 | 615 | 365 | 90 |
| 350 | 190 | 445 | 490 | 12-22 | 245 | 678 | 365 | 90 |
| 400 | 216 | 495 | 540 | 16-22 | 270 | 727 | 365 | 90 |
| 450 | 222 | 550 | 595 | 16-22 | 297.5 | 782 | 365 | 90 |
上海喬邑閥門為您提供專業的【DQ36P1W高溫調控蝶閥（1200℃ SO2二氧化硫專用蝶閥）】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
