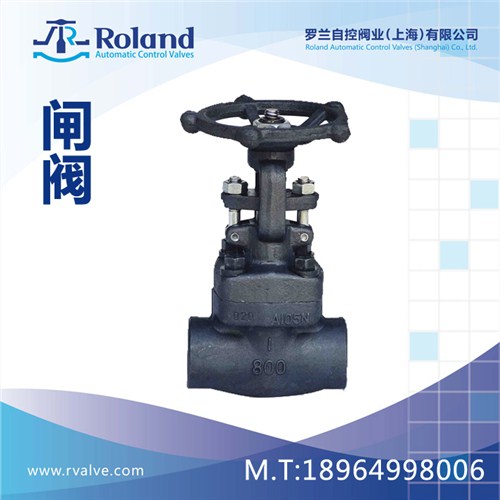

內螺紋閘閥? 簡介

鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

鍛鋼閘閥閘閥的結構設計和規范

鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.試驗與驗收按API 598,標識按照MSS SP-25.

內螺紋閘閥 結構形式

1.全通徑或縮徑；2.明桿帶支架；3.兩端自動調心的填料壓套；4.用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋；5.本體倒密封；6.承插焊接ANSI/ASME B16.11；7.螺紋端(NPT端)按ANSI/ASME B1.20.1。

內螺紋閘閥 材料表序號NO.名 稱美標碳鋼CS to ASTM美標合金鋼AS to ASTM美標不銹鋼鋼SS to ASTMPart NameType A 105Type F22Type F304(L)Type F316(L)1閥體BodyA105A182 F22A182 F304(L)A182 F316(L)2閥座Seat RingA276 420A276 304A276 F304(L)A276 F316(L)3閘板WedgeA276 430&410A182 F304A182 F304(L)A182 F316(L)4閥桿StemA182 F6A182 F304A182 F304(L)A182 F316(L)5墊片GasketCorrugated SS+graphiteSS+PTFE6閥蓋BonnetA105A182 F22A182 F304(L)A182 F316(L)7螺栓Bonnet BoltA193 B7A193 B16A193 B8A193 B8M8銷PinA276 420A276 F3049填料壓套GlandA276 410A182 F304(L)A182 F316(L)10活節螺絲Gland EyeboltA193 B7A193 B16A193 B8A193 B8M11填料壓蓋Gland FlangeA105A182 F11A182 F304(L)A182 F316(L)12螺母Gland NutA194 2HA 194 4A194 8A194 8M13閥桿螺母Stem NutA276 420/Cu-Alloy(銅合金)14手輪鎖緊螺母H.W.Lock NutA 194 2HA194 4A 194 8A194 8M15銘牌NameplateSS16手輪HandwheelA19717襯墊Bearing GasketA473 43118填料Stem PackingFlexible GraphitePTFE適用介質　Suitable Medium(水、油、氣等)W.O.G.etc(酸類)HNO3,CH3OOH etc適用溫度　Suitable Temperature-29℃～425℃-29℃～550℃-29℃～180℃注：可按要求采用其他材料　　　　Note:Other materials are available upon request.CS=碳鋼 AS=合金鋼 SS=不銹鋼 　　CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;
